Как из монитора сделать телевизор?

Как из монитора сделать телевизор?
Когда то еще 8 лет назад я купил себе первый компьютер и обычным монитором с электронно лучевой трубкой, прошли годы и у меня уже не один а три дивайса а старый монитор отыграл на задний план. Я из него сделал обычный телевизор для летней кухни, там жена большую часть своего времени проводит и любит смотреть сериалы пока блинчики печет, вот и пришлось реализовать вот такой маленький проект и переделать монитор в телевизор, о том как и что расскажу дальше. Теорию данного решения я почерпнул в толмутах своего друга, он электроникой занимается на профессиональном уровне, часто переделывает старые мониторы и перепродает их чуть дороже как телевизоры для дачи или гаража.
Обычный монитор это на 98% готовый телевизор и нужно лишь установить некоторые блоки и все, у вас уже не просто монитор, а реально работающий телевизор. Нужен блок цветности, блок радиоканала и блок управления. Я все эти блоки покупал на радио рынке готовыми. Они практически элементарно ставятся в корпус монитора. На все про все у меня ушла суббота и в воскресенье монитора уже не существовало, а был новый телевизор Самсунг.

Начнем с того, что плату видео канала и сам родной блок управления выкидываем, от них толку уже не будет, а новые блоки крепим как кому угодно. Я применил платы вот такие для своего монитора — телевизора
1.БРК-3-32 (блок радио канала от телевизора Ц-415)
2.МЦ-31 (купил такой какой попался, это не принципиально)
3.МСН-405 с блоком БПД-45, а также пульт ДУ на ИК-лучах
4.Вставил так же от магнитофона Весна 202 динамик, отверстие под него не было так что пришлось немного поколдовать и установить.
Как и что соединять вот вам схема, это блочная схема узлов и деталей, то что я добавил, то обвел пунктирной линией. Те соединения что нужно было добавить я указал, все остальное без изменений по монтажке монитора.
В принципе как блоки стоят это не пренципиально, поэтому этой схемы я вам не прилагаю.
Все по схеме я соединил жгутом провода от блока питания и непосредственно все между модулями.

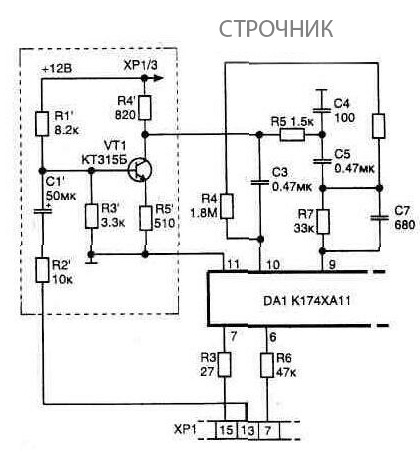

Главное не забыть переделать плату МГСР в модуле строчника. Там нужно впоять транзистор КТ 315 с некоторой обвязкой.

Стоять он будет в разрыве между разъемом ХР1/13 . Смотрите куда что впаивать тут все нарисовано. Эта доработка нужна для синхронизации генератора в самой микросхеме, мы переворачиваем сигнал и все работает более стабильно. В блоке развертки ставим по схеме еще пару сопротивлений (это по схеме R1 и R2), они нужны для ограничения напряжения.
Когда все соберете, то нужно будет все последовательно по определенной методе настроить, если знаете как это делать, то я думаю вопросов не возникнет, а не знаете найдите у меня тут на портале тему настройка телевизора и там все понятно описано. Если есть свободное время, то почитайте на досуге книжку «Регулировка и ремонт цветных телевизоров», написал ее С. А. Ельяшкевич.
Ну я вам тут кратенько все же расскажу что да как?
1.Замер напряжения на выходе блока питания. Все должно быть в норме.
2.На модулятор идет напруга 30В, крутить нужно резистор R1
3.Далее регулировкой в блоке МСН находим какой либо ТВ канал, как это делать есть в инструкции любого телевизора.
4.Чтоб звук можно в большем пределе регулировать измените в блоке МСН-405 R34 на номинал 1 кОм
5.В блоке БРК-3-32 юстируем резистором R7 минимальную громкость. По максимуму звук добиваемся регулировкой R28 на блоке радиоканала. 6.Когда картинка уже появится вгоняем в цветовой режим настройкой в блоке МЦ-31, как и что читайте в книге которую рекомендую, Так писать много нужно, думаю сами почитаете. Главное чтоб выходной каскад был запитан пониженным напряжением примерно 170-180 В. 7.Ну и в завершение всего марафона по переделке монитора в телевизор мы убираем искажения регулируем блок разверток, так сказать центруем картинку. Вот и все в принципе не сложно и реально.
