Жучок на кт3102

Жучок на кт3102

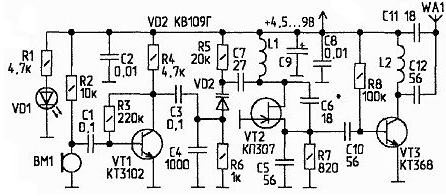

В общем то зная, что транзисторы КТ 3102 достаточно малого размера и с малым коэффициентом шума и хорошим усилением решил в выходные поэкспериментировать с этим элементиком на входе обычного электронного жучка. Ранее у меня за место этого транзистора стоял иной , но тоже кремниевый, результат оказался более чем хороший, так что в приведенной ниже схеме электронного жучка можно смело использовать транзистор КТ 3102, как показано на схеме. Хотя можно и иной втулить, если этого нет под рукой у меня не было кт315, я вот и втулил КТ 3102.  Жучок на кт3102
Жучок по этой схеме можно собрать и навесным монтажом и печатку сделать. Я просто в прешпане навертел дырок шилом по такому вот монтажному распорядку и соединил все проводками и получилось довольно не плохо. Как дырки под элементы крутить в картоне смотрите на следующем рисунке.
 Жучок на кт3102
По размерам жучок получился очень маленький и я его лихо поместил в коробок из под спичек. Я не то чтоб любитель такой вот экзотики как микропередатчики, но как увижу какую либо новую схему, то сразу хочется повторить и посмотреть как все работать будет. Как минимум в соседней комнате свой голос можно будет в приемнике слышать, это же прикольно. Замаскировать такой вот передатчик можно в спичечный коробок, так что это маленькая хитрость мало приметна. Схема проста как все подобное. Транзистор с большим коэффициентом по усилению КТ 3102 стоит в первом каскаде в цепи микрофонного усилителя. Довольно тривиальное решение, но работает стабильно. На транзисторе полевом КП 307 я собрал генератор высокочастотный. Частоту менять можно катушкой индуктивности L1 и конденсатором между затвором и стоком Для того чтоб генератор завелся должно подано быть начальное смещение. Потенциал берется с варикапа VD2 и гасится резюком R5. Сигнал для модуляции снимается с R6, это сопротивление является нагрузочным для микрофонного усилителя. Тут же стоит С4 на корпус, оно нужно чтоб не было свиста в сигнале. Высокочастотная составляющая таким вот фильтром вырезается. На громкость влияют конденсаторы С1 и СЗ, их увеличение добавляет громкости.
Выходной каскад жучка сделан на КТ 361, коэффициент усиления сигнала может быть по мощности разов в семь. Запомните такую закономерность. Чтоб увеличить дальность передачи в два раза, нужно мощность увеличить в четыре раза. Есть такой вот закон. Передатчик и без выходного каскада работает, но мощность мала, где то 2 мили Вт. Если у вас антенна маленькая, то нужен согласующий конденсатор С11, он по емкости очень мал. Его подбирают опытным путем. Включаем передатчик и включаем приемник, подстраиваем приемник так чтоб шумов было минимум. Потом трогаем вывод генератора и если шум в приемнике появился, то нужно слегка увеличивать С11. Касайтесь пальцем вывода транзистора, но не самого корпуса С11. Я этот конденсатор засунул в кусок паралона и оставил только усики выводов. Вот пожалуй и все. Больше питания номиналы меняем и получаем больше мощности. Такой вот жучок легко пробивает панельный дом навылет, а по прямой дальность всего 200 метров, но качество отличное.
