К155ЛА3

К155ЛА3
Автоматизированный полив на К 155 ЛА 3 Это одна из первых микросхем с которыми я познакомился. На то время в моду входили всякие логические игрушки в виде всяких синтезаторов переключений всевозможными вариациями. Я про световые эффекты, автоматы световых эффектов. Может вспомните как круто было в 85-90 год иметь номер вокруг которого в трубке из под капельницы светились диоды и не просто светились а еще по некоторой программе. Так, вот как раз в этой то реализации подошла логика ИЛИ НЕ и не дешифратор и некоторая обвязка. Вот так то реализовалось первое коммерческое применение этой удивительно уникальной микросхемы К155ЛА3. На базе К155ЛА3 можно собрать практически что угодно, от обычного мультивибратора, до генератора с определенной частотой, и любое переключающее устройство. Самое дельное, что можно собрать на К155ЛА3 это все то, что вам больше нужно на данное время. Я вот в воскресенье соорудил на базе К155ЛА3 устройство которое руководит поливом цветов в теплице. Суть проста, есть датчик влажности и устройство обработки на микросхеме К155ЛА3, все просто и реализовать это устройство на К155ЛА3 можно в течении выходного дня. Все дело в том, что однажды я забыл полить огурцы и они листики опустили, а я просто был на работе. И чтоб как то сгладить свою вину, я соорудил вот такой прибор на микросхеме К155ЛА3, смотрите схему на рисунке. Я не знаю где я ее взял, но явно не из интернета, потому как в то время еще не было интернета в привычном виде.

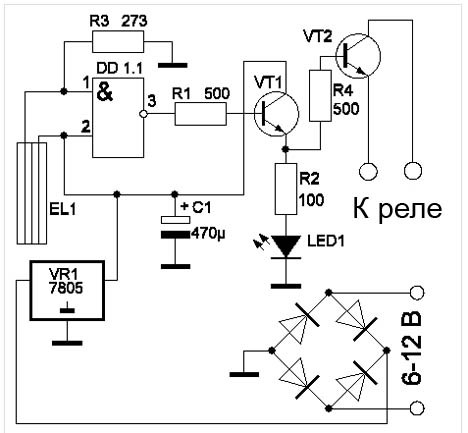

Автоматизированный полив на К 155 ЛА 3
Автоматизированный полив на К 155 ЛА 3

Ну думаю поняли, что К155ЛА3 для юного электронщика самое то что нужно, стоит не дорого, а универсальность просто поразительная. Кстати есть у К155ЛА3 и зарубежные аналоги SN7400N, SN7400J, но они мне не очень то нравятся, они возможно по параметрам и лучше, но К155ЛА3 работает стабильнее, проверено временем.
К155ЛА3 состоит из четырех 2И-НЕ.
 К155ЛА3 состоит из четырех 2И-НЕ
Корпус у К155ЛА3 из пластика из него торчат 14 ножек.
1,2,4,5,9,10,12,13 - входы X1-X8;
3 - выход Y1;
6 - выход Y2;
7 - общий;
8 - выход Y3;
11 - выход Y4;
14 - напряжение питания;

 К155ЛА3  КОРПУС
Отсчет номеров у ножек идет от ключа, это ножка у которой на корпусе стоит точка, она может на К155ЛА3 торчать, а может быть в виде выемки. Микросхема в принципе боится перегрева, но за все время мне ни разу не удалось ее перегреть! Вот такая хорошая разработка России К155ЛА3, прошло столько лет, а я все же иногда ее куда да пристрою...
